共立 自走式動力噴霧器 オイル漏れ

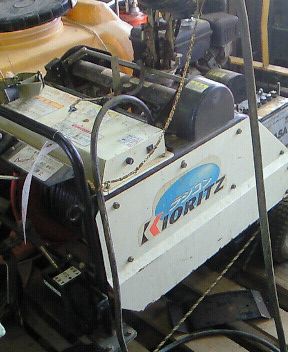

 共立 自走式動力噴霧器 オイル漏れが入庫
1 動噴オイル漏れ
2 エンジンかからない
3 ホース送り出しができない

早速確認

まずは送り出しができないから見てみます。

ホースを引き出してみるとモーターは動いているが確かに送り出しができない。
良く見るとモーターの回転が逆。
画像の配線を逆につなぐと送り出しができるようになったのでOK

次に動噴のオイル漏れはピストンあたりからのようなので動噴をはずします。


部品注文するのに型番もわからないのできれいにします。


分解

分解中

やはり原因はここのオイルシール、3個とも取り替えます。

水シールも劣化していたのでついでに交換しました。

組付け中

後はセットして試運転です。
エンジンかからないはガソリンが古かっただけなので省略。

試運転して快調。

交換部品です。

オイルシール3個
ピストンヘッドASSY3個(水シールやら細かい部品のセット)
Oリング6個
エンジンオイル


ホースの送り出し、巻取りができるのはかなり便利ですよ

| 動噴 | 19:10 | comments(4) | trackbacks(0) | - | - |
はじめまして、職場で20数年前の未使用の共立動噴(ポンプは同型)をメンテナンスしております。水を汲み上げていない時は静かですが、水を吸い上げるとコン・コンと音がします。原因が判りますか?また、ポンプの部品の番号・金額等判りましたらお願いいたします。
| ミネカワ | 2013/11/01 8:00 PM |
現状見ていないのでわかりませんのでたぶんですが3つのシリンダーのうち1つ?が正常に動いていないのだと思います。
確認方法は余水ホースがぶるぶるしてませんか?正常なら余水ホースは振動しません。
なにぶん古い機種ですので未使用といえどゴムは劣化しています。
ピストンヘッドASSY3個(水シールやら細かい部品のセット)で直るかもしれません。
共立(今は新ダイワと一緒になりやまびこという会社です)に近くの販売店を紹介してもらってください。
感じのいい会社ですのででんわで教えてもらえます。
部品価格に関してはかなり開きがあるのでお答えできません。古いので一度農機具屋さんで見てもらうことをお勧めします。
| nouki | 2013/11/02 6:31 PM |
ありがとうございました。余水ホースのぶるぶるは確認してみます。農機具屋さんに出したいのですが、施設なので金額に制限があります。何万とかになると厳しいようです。圧力メーターも上がらないけれど結構な勢いで水は出ます。取りあえず紛失した鍵を自作し、エンジン始動とポンプのテストまでです。あとはホースのドラムが異様に重く取りあえず油を差して様子を見ています。ラジコンもアンテナ・リモコンがないけれど何とかなればと思っています。
| ミネカワ | 2013/11/02 8:10 PM |
お世話になります。その後ポンプを分解し、グリスを塗って組み上げ様子を見ました。リコイルでまわすとポンポンと良い音を上げてまわります。リモコンやホースも見つかり取りあえずひと段落でした。音は圧を上げると出ますが余水ホースではなく、ポンプ全体が振動する感じで恐らくポンプのベアリングかもしれません。使用する職員に圧を上げ過ぎないこと(現状20kで充分)と凍結防止のドレンを伝え使用しています。今回は同型機であったことと、私が素人であったため、切羽詰って質問してすみませんでした。ブログの内容、回答が適切であったため感謝しております。ありがとうございました。
| ミネカワ | 2013/11/10 9:05 PM |
