RS-270 トラクター ワンタッチ昇降が効かない
 ヤンマー RS-270 トラクター ワンタッチ昇降が効かない

確認するとそのほかいろいろ不具合がある。

1.UFOヒューズが切れる
2.ワンタッチ昇降が効かない

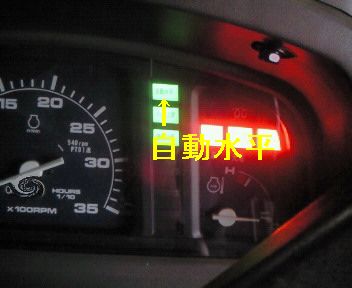

3.自動水平ランプが常時点灯。

 さて、上記から考えられるのは配線のどこかでショート(短絡)しているのだろう。

切れている20Aのヒューズを入れて診断スタート

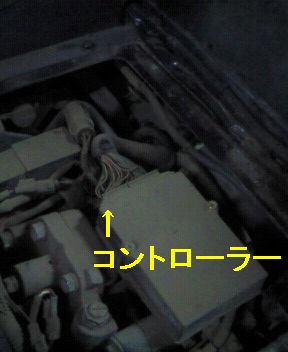

まずコントローラーを探す。
旋回上昇とバック上昇は正常に動く。

イスの下の鉄板を取るとあった。

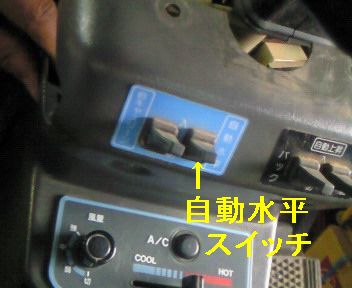

次は自動水平ランプの配線とスイッチの配線の色を確認する。

でカバーをはずして裏側を確認。

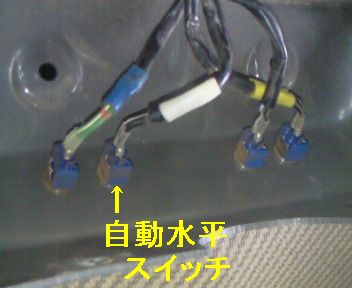

スイッチの配線色は黒ー白
次はメーターの配線。
ステアリングをはずして
メーターを外す。

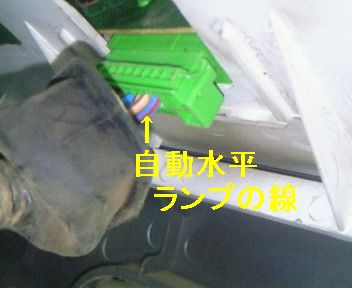

黄色線は電源だろう。で一番上が自動水平ランプなので

配線色は青ー赤

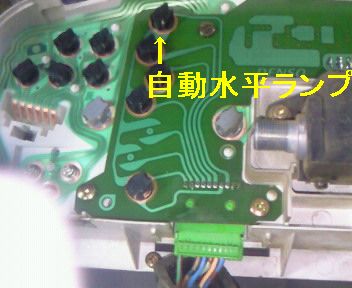

基盤からするとコントローラーでアースに落としてランプ点灯って感じかな。

とするとコントローラーからコネクターをはずせば自動水平ランプが消えるはず。

?コネクター抜いてもランプが消えない。

やはりどこかでショートしていると確定。

今までの経験からして室内では無いと思われるのでコントローラーにつながっている配線から追っていく。
*コントローラーからコネクターは外したまま。

配線の束を持ってランプを見ながら揺さぶるとランプ点滅・・・ビンゴ!

後は慎重にどの配線か見極めていく。

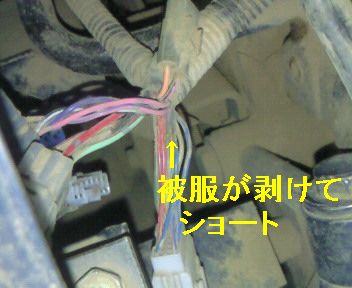

結果油圧配管に固定されていた配線が長年の振動で被服が剥けてショートしていました。

テープで巻いてコルゲートチューブで補強してコントローラーにコネクターをつけて確認。

動かない状態でのランプ動作はOKです。

凸凹の状態で自動水平がちゃんと効くか確認。

OKです。

ワンタッチ昇降はヒューズが切れていたので聞かなかっただけでヒューズが切れてもランプ点灯するのは別にメーターヒューズがありランプに電源は供給されているためで全ての原因はこの配線ショートでした。

*補足
ショートしていたのは配線2本。
1本はメーターランプ-コントローラーの線
1本はコントローラーつないでショートさせると傾きシリンダが怪しい動きするので傾きシリンダの油圧制御用の配線だろう。
これが20Aヒューズ切れる主原因と思われる。

内装を元通り組んで終了。
| トラクター | 14:00 | comments(4) | trackbacks(0) | - | - |
自分は 野菜農家です。農機具の修理は常につきあっていかなければなりません。自分でも簡単な修理を行います。この日記はすごい参考になります。電気関係とメカ関係の両方が得意の修理やさんはすごいとおもいます。毎回、更新を楽しみにしてます。
| 秋田 | 2010/10/25 7:43 AM |
みて頂きありがとうございます。本当は毎日更新したいところなのですが画像を撮っている時間が無くて・・・。

画像が撮れたときは更新しますのでよろしくです。
| 農機 | 2010/10/25 11:04 PM |
私のヤンマートラクターも同じように
コントローラが故障しているようです
コントローラ周りをいじったり
同たたいたりすると動きます
コントローラそのものの故障ではなく
配線を疑っています
もう一度配線のショートを確認してみます
大変参考になりました
| 兼業農家 | 2012/09/15 10:50 AM |
芝浦トラクター SL-1543です。
(30年くらい前のトラクター)
作業機の昇降が効かない。JAに修理に出したのですが
ICコントローラーが故障ですといわれました。
部品がメーカ−ないので修理不能といわれました。
ICコントローラを修理してくれる、会社を探しています。
よろしくお願いします。
携帯電話(090-2302-0645)

| 原田 学 | 2016/02/03 11:55 AM |
