WM726TL 自走式二面草刈機 カバー交換
オーレック WM726TL 自走式二面草刈機 カバー交換

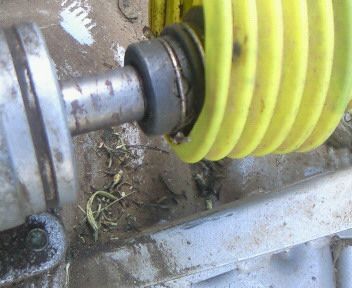

ドライブシャフトのカバーが破れています。
 結構カバーのロックが外れてボロボロになる場合があります。

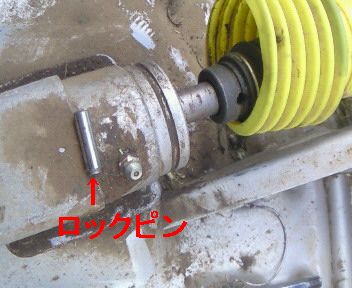

破れたところを取り除いて針金をはずしてロックピンを抜きます。

これだけで本体より外れます。

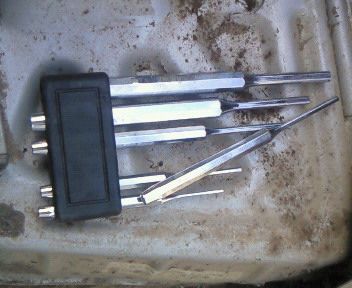

こういうピンポンチがあると便利です。

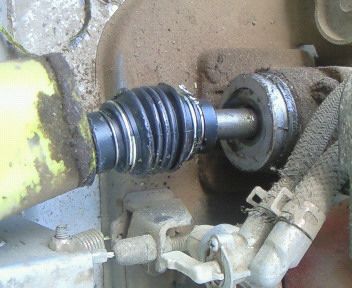

今回はエンジン側も針金が変形しているのではずします。

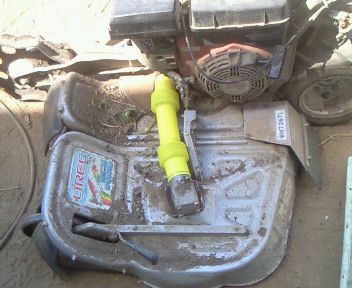

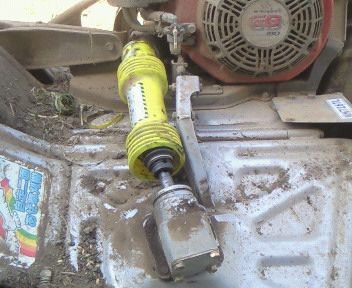

ロックピンが抜けたところでウイングモアーの角度を変えてやると作業がやりやすいです。

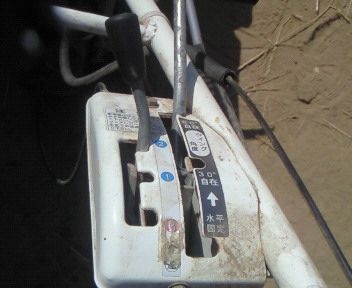

60度の角度を変えて作業しています。

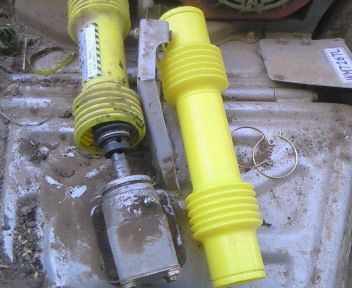

新しいカバーとの比較です。

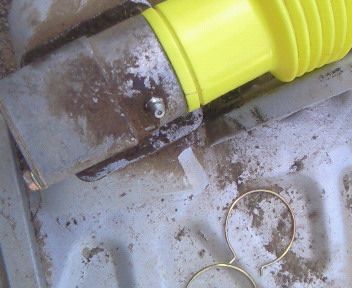

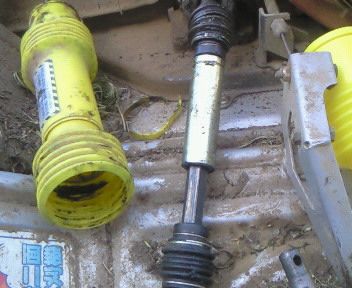

ドライブシャフトも抜けたところでグリスアップ。

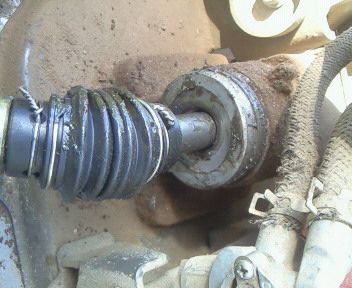

取付ですがエンジン側のロックピンを入れて針金でロックピンが抜けないようにしますが使用する針金はステンレス製を使用してください。アルミ製は弱いし通常の針金ではすぐ錆びて切れてしまいます。
エンジン側を針金でロックしたらカバーをつけます。
*エンジン側のみロックリング?でロックします。

同じように反対側も取り付けて

終了。

使用部品
カバー
ロックリング2個

何かと役に立つ工具の1つです。


安くても十分役に立ちます。
安物は硬度が低いように感じますのであまり思い切りたたくと変形が・・・
